API Gateway

1. API Gateway의 개요

(1) API Gateway의 개념

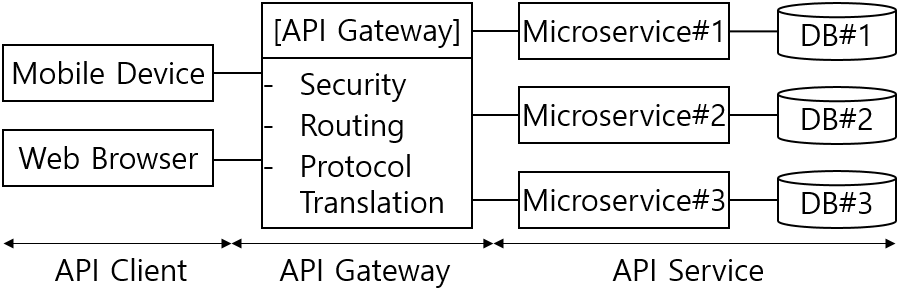

개념도
개념	MSA 구현 및 API 서버의 엔드포인트 단일화 위해 서비스 라우팅, 인증, SSL Offloading 기반 백엔드 시스템 및 서비스 액세스 제어 아키텍처

• 클라이언트 요청에 대해 엔드포인트를 통합하고 프록시 서버와 같이 동작하며, 인증 및 권한 관리, 모니터링, 로깅 등 수행

(2) API Gateway의 필요성

구분	필요성	세부 설명
효율성 향상 측면	개발 효율성	– 다양한 고객 대상 공통 모듈, 경량화
	관리 효율성	– API 제공 기반 접점 일원화
	확장 효율성	– 클라우드 서비스 기반 Scale-out
보안성 강화 측면	인증 및 인가	– 신분 확인 및 API 호출 권한 확인
	모니터링 강화	– 관리 대상에 대한 모니터링 및 로깅
	암호화 적용	– 엔드포인트 구간에 TLS 암호화 적용

• 모놀리식 아키텍처와 달리 MSA는 도메인 별 데이터 저장 및 서비스를 수행하므로 클라이언트 입장에서는 다수의 엔드포인트가 생기게되므로 MSA 환경에서는 서비스를 통합할 수 있는 API Gateway가 필요



2. API Gateway의 역할 및 주요 기능

(1) API Gateway의 역할

구분	역할	동작 형태
서비스 연결 측면	클라이언트 요청 변환	– 모바일, 웹브라우저 등의 요청에 대해 내부 마이크로서비스 처리 가능하도록 서비스 변환
	백엔드 처리결과 반환	– 마이크로서비스 처리 결과를 클라이언트에 적합한 형태로 변환하여 전달
데이터 처리 측면	내부 데이터 보호	– 내부 인프라 및 통신 데이터 암호화 처리를 통해 내부 데이터 보호
	접근 통제	– 비인가자 접근 차단을 위한 계정 증명 및 보안 정책 기반 권한 확인

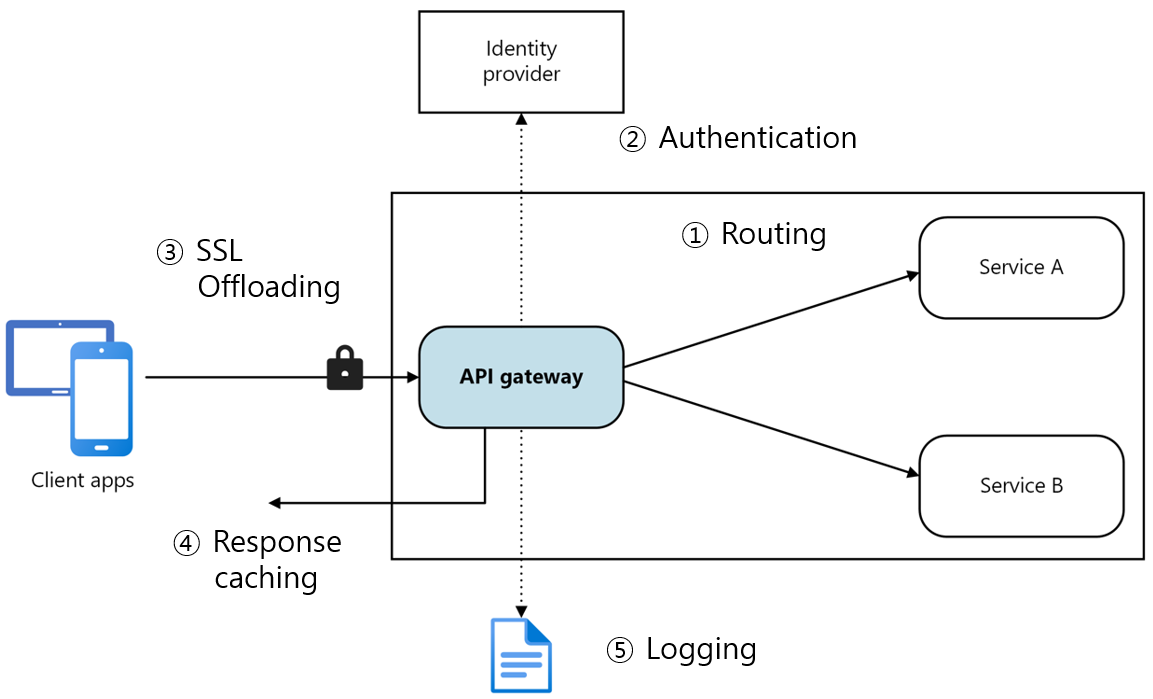

(2) API Gateway의 주요 기능

#	주요 기능	동작 형태 또는 효과
①	라우팅	– 로드밸런싱, 엔드포인트 및 메시지/헤더 기반 라우팅
②	인증 및 인가	– API Token 생성 및 발급하여 인증 및 권한 검증
③	SSL 오프로딩	– 프록시 기반 서버 앞단에서 SSL Handshaking 대신 처리
④	응답 캐싱	– API 호출 대기 시간 및 API 공급자 백엔드 부하 감소
⑤	로깅	– 경로별 호출 로그 기록/관리, 로그 패턴 분석 장애 관리



3. API Gateway 적용 시 고려사항

구분	고려사항	세부 내용
시스템 운영 측면	병목현상 발생 여부	– 로드밸런싱 및 Scale-out 체계 적용 고려
	지연 발생 여부	– 추가 계층 생성으로 인한 네트워크 지연 발생 고려
서비스 개발 측면	유경험자 참여	– API Gateway 구현 경험 부족에 따른 문제 해소
	적정 성능/용량 설계	– 대용량 데이터 수용 가능한 시스템 성능/용량 설계



4. API Gateway와 EAI, ESB비교

비교 항목	EAI	ESB	API Gateway
개념도
전송 방식	Adapter 기반 1:1, 허브	SOAP(XML/HTTP)	REST(HTTP/JSON)
기술 요소	Adapter, EAI Platform, Message Queue	SOAP, Interaction Link, ESB 패턴	API Token/Routing, Mediation
장점	이기종 연동, 유지관리 효율성	통신 표준화, 분산구조, 재사용성	메시지 경량화, 서비스 단순화, 관리 효율성
단점	비표준화, APP 통합에 한계	복잡한 스펙, XML 적용 한계	API G/W 부하, SPoF 리스크

• MSA(Micro Service Architecture) 등의 API Gateway의 SPoF 단점을 보완하기 위해 외부와 연동 시 API Gateway를 적용하고 내부 연동에는 Service Mesh 방식의 아키텍처를 사용하는 Service Mesh 아키텍처 고려


[참고]

• 아마존웹서비스(AWS), “Amazon API Gateway 개발자 안내서”
• Microsoft, “마이크로 서비스에서 API 게이트웨이 사용”
